Microscopie en champ proche AFM en milieu liquide

L'AFM est un microscope à sonde locale qui permet d'observer la topographie des surfaces avec une résolution à l'écelle de l'atome.
L'utilisation en milieu liquide en fait un instrument de choix pour l'étude d'échantillons biologiques, de la cellule à la biomolécule.

Contact

Isabelle Paintrand

Savoir-faire du LMGP

topographie de surface, des propriétés mécaniques, électriques et magnétiques de cellules et de milieux biologiques liquides.
topographie de de surface d'échantillons massifs et de couches minces,

Equipement du laboratoire LMGP dédié aux cellules et de milieux biologiques liquides

AFM Bucker Biocatalyst monté sur un microscope optique fluorescent inversé ZEISS Axiovert 200

Tête " mode PeakForce tapping",
Zone explorée : xy : 150µm, z >15µm
Recouvrement des images AFM et optique
Support pointe pour des mesures dans l’air et en milieu liquide
Taille échantillon MAXIMUM : diamètre 10 mm, épaisseur 3 mm,
Taille image MAXIMUM : 1024 pixels x 1024 pixels

[legende-image]1383921699116[/legende-image]

[legende-image]1383921698243[/legende-image]

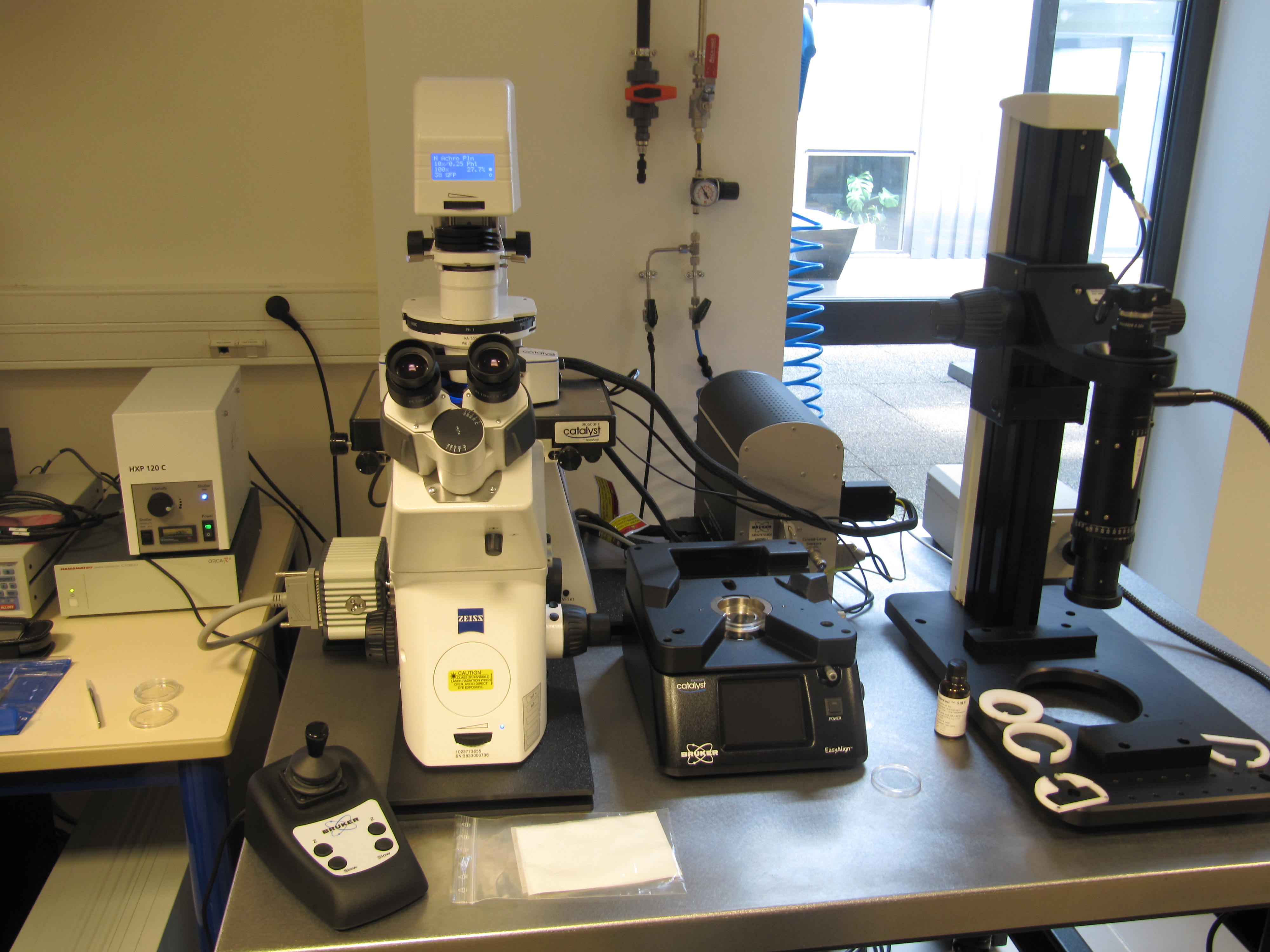

AFM Biocatalyst(BRUKER) Image d'une cellule
(Equipement acquis dans le cadre de l'ERC Starting Grant BIOMIM)
